全流程MEMS方案解决专家

专注于MEMS开发制造加工，提供MEMS芯片/器件、一站式MEMS微纳加工服务，并提供半导体材料销售和相关技术咨询服务。

产品与服务

Products and Services

MEMS加工

为高校/科研机构提供MEMS加工服务，包括光刻、刻蚀、镀膜、键合、电镀、切割、减薄及抛光等微纳加工服务。

半导体材料

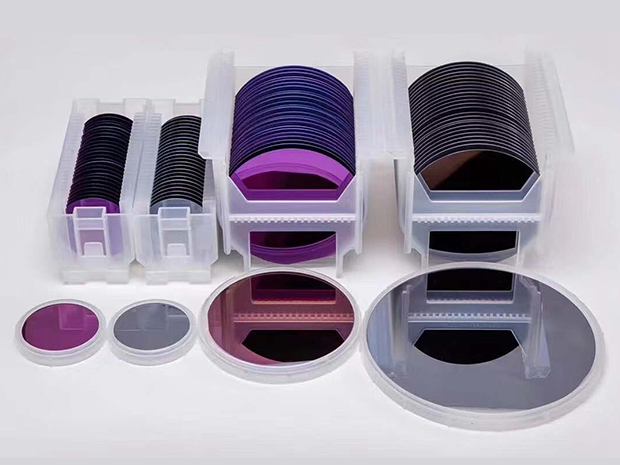

半导体材料涵盖各类硅片、玻璃片、滤光片、石英片、SOI片、光刻胶、光刻版等。

MEMS芯片

MEMS芯片包括：微热板芯片、压力传感器芯片、气流传感器芯片、氮化硅薄膜窗格和相变射频开关。

MEMS器件

MEMS器件包括：微流控器件、热导式气体传感器器件、红外靶标器件和被动式红外投影芯片。

核心优势

Company advantage

专业团队，定制开发

多年MEMS制造经验
可定制开发
全流程技术咨询

响应迅速，专业对接

电话、微信、邮件随时响应
迅速处理、按时交付

IP保护

签订保密协议，知识产权严格保护

一站式加工制造

研发、加工、制造一体化
经验丰富、技术成熟、工艺多样

公司简介

Company advantage

苏州博研微纳科技有限公司，坐落于苏州工业园区，是一家专注于MEMS开发制造加工的公司，提供MEMS芯片/器件、一站式MEMS微纳加工服务，并提供半导体材料销售和相关技术咨询服务。致力于为各大高校/科研机构/企业单位提供全流程MEMS解决方案。

查看详情

新闻中心

News center

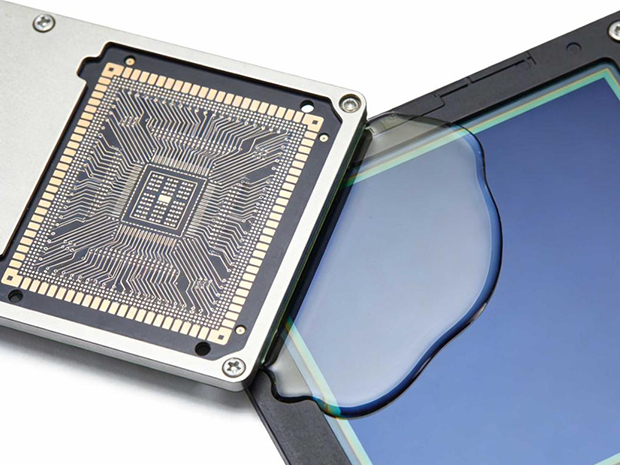

光刻掩膜版的应用及重要性

晶圆镀膜：半导体微纳加工的关键技术

微纳代工技术：重塑集成电路制造的未来

01

2025-07

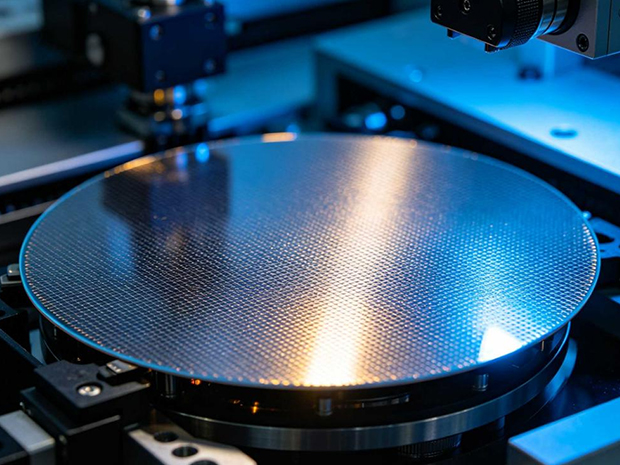

晶圆尺寸的演变与半导体制造的革命
在半导体工业的发展历程中，晶圆尺寸的演变是一条贯穿始终的重要线索。从早期的4英寸(约100mm)到如今主流的12英寸(约300mm)，晶圆尺寸的每一次演变都代表着半导体制造技术的重大突破...
26

2025-06

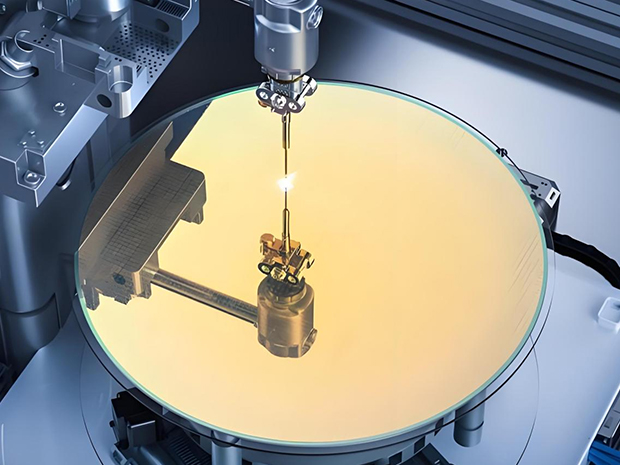

磁控溅射镀膜：微纳加工的核心工艺
在现代微纳加工技术中，薄膜沉积工艺是制造微电子器件、光学元件、传感器及功能材料的关键环节。其中，磁控溅射镀膜（Magnetron Sputtering）因其高沉积速率、优异的薄膜均匀性、良好...
24

2025-06

微纳加工中的外延与掺杂工艺
引言微纳加工技术是现代半导体工业的核心，其中外延和掺杂工艺作为关键步骤，直接影响着器件性能和可靠性。随着半导体器件尺寸不断缩小至纳米尺度，这些工艺的精确控制变得尤...
18

2025-06

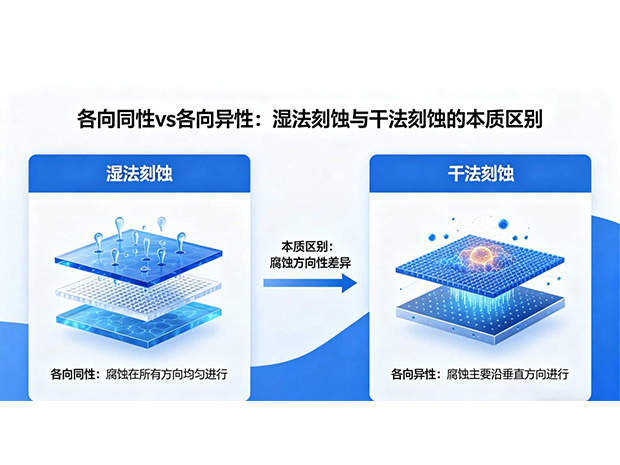

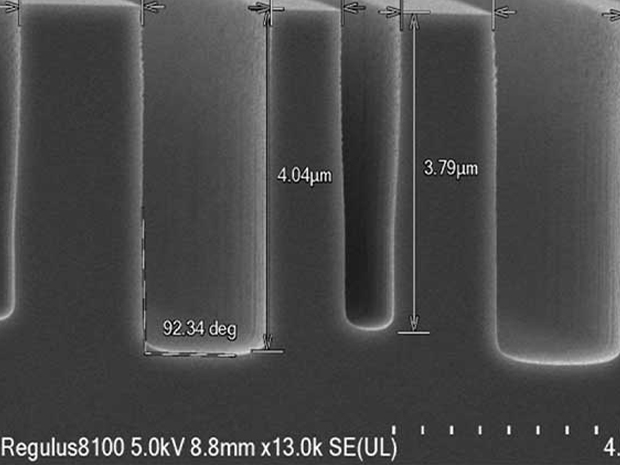

刻蚀在微纳制造工艺中的作用
1、引言微纳制造技术是当今半导体、MEMS（微机电系统）、光电子器件等领域的关键支撑技术，而刻蚀（Etching）作为微纳制造的核心工艺之一，直接影响器件的精度、性能和可靠性。光...
11

2025-06

半导体衬底材料：现代电子技术的隐形支柱
半导体技术是现代电子工业的基石，而半导体衬底材料则是这一技术的核心基础。无论是智能手机、计算机、汽车电子，还是人工智能和5G通信，都依赖于高质量的半导体衬底。那么，半...
